潔凈工作臺的詳細介紹

2020-08-20 瀏覽次數：557

潔凈工作臺是指在其操作臺上的空間局部形成無塵、無菌狀態的一種裝置。
一、結構原理

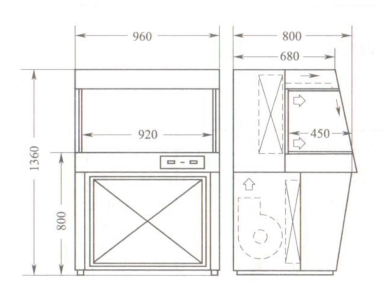

潔凈工作臺主要由預過濾器、風機、高效過濾器和靜壓箱等組成。箱內的風機經預過濾器將空氣吸入，再加壓至靜壓箱通過高效過濾器過濾后，將潔凈空氣送至工作區，如圖所示：

二、分類
1、按氣流組織分類
按氣流組織方式，潔凈工作臺可分為垂直單向流和水平單向流兩大類，如圖所示：

2、按排風方式分類
第一種是無排風的全循環方式，如圖所示：

在工藝不產生或極少產生污染的情況下，宜使用全循環方式潔凈工作臺。為了彌補循環過程中的風量損失，應補充少量新風。由于空氣經反復過濾，潔凈工作臺的操作區的凈化效果比直流的好。
第二種是全排風至室內的直流式，如圖所示：

直流式潔凈工作臺采用全新風，和全循環方式相比恰好有相反的特點。
第三種是在臺面前部排風至室外，如圖所示：

這種方式是在臺前部約100多毫米的范圍內設有排風孔眼，吸入臺內產生的有害氣體，將其排出至室外，不使有害氣體在臺區內外逸。即使排風量大一些，外氣也會由排風機吸走，不會進入臺內。
第四種是在臺面上全面排風至室外，如圖所示：

這種方式是在臺面上全面開孔，全面排風。如排風量增多，有外氣混入臺內的危險，所以必須注意排風量的調節。為此送風量應比排風量稍大一些，以防止外氣滲入。
第五種是在臺面上的部分排風式，如圖所示：

在臺面上發生有害氣體操作的部位開孔，局部的排出有害氣體。這種方式排風量小于送風量。
3、按潔凈工作臺整體性分類
絕大多數潔凈工作臺都是做成一個整體，可以稱為整體型潔凈工作臺。但某些由特殊要求的工作臺，如在工作臺內要進行對振動特別敏感的操作，就需要將工作臺面從整個工作臺中分離出來，以利于隔振。如圖所示：

三、潔凈工作臺的選用原則
水平單向流潔凈工作臺在氣流條件方面較好，是操作小物件的理想裝置，但是在操作大物件時，在物件背面易形成負壓，如圖所示：

將臺外空氣吸引過來，所以水平單向流工作臺不宜操作大物件。垂直單向流工作臺則適合操作大物件，可利用其上部的隔斷窗，減少氣流出口，有利于在臺內形成正壓，使得臺外氣流不會進入臺內。如圖所示：

工藝過程產生有害氣體或粉塵時，應選用排氣式潔凈工作臺。
工藝過程有防震要求時，選用脫開式潔凈工作臺。
